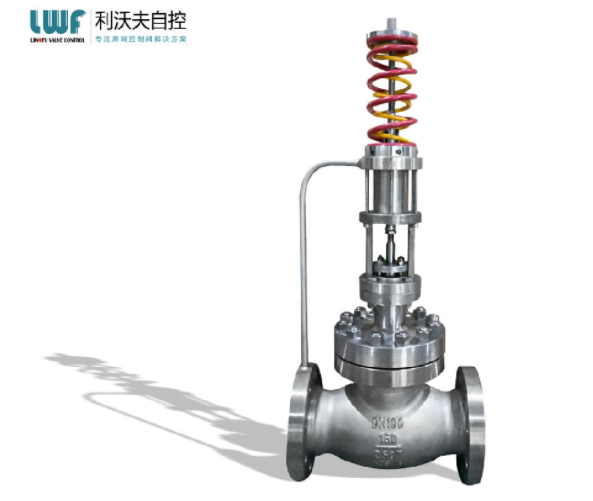

自力式高壓調節閥安裝注意事項及技術參數

發布日期：[2021-07-09] 本文關鍵詞：自力式高壓調節閥點擊率：

在工業自動化過程控制領域，自力式高壓調節閥接收調諧控制單元輸出的控制信號，利用功率操縱來改變介質流量、壓力和溫度等過程參數的zui終控制元件。現有的調節閥與管道的連接不方便，難以很好安裝，同時調節閥需要檢查或維修時，拆卸不方便，減少了檢查和維護。

自力式高壓調節閥不需要外部能量，利用調諧介質的能量作為動力源，引入執行器來調節閥芯的位置，改變兩端的壓差和流量來控制前（或后）壓力。

自力式壓力調節閥具有動作靈敏、密封性好、壓力設定點波功率低等優點。廣泛用于氣體、液體和蒸汽介質的減壓和穩壓，或壓力釋放和穩壓的自動控制。

自力式高壓調節閥時請注意以下幾點：

1、冷凝器應高于調壓閥的執行機構，低于閥門的前后。冷凝器在使用前應注滿冷水，約3個月后注水一次。

2、必須在壓力調節閥的適當位置獲得壓力點。閥前壓力應為管徑的2倍以上，閥后壓力應為管徑的6倍以上。

3、為便于現場維護和操作，必須在調壓閥周?chē)_保適當?shù)目臻g，并在閥門前后安裝截止閥和旁通手動閥。

4、如果壓力調節閥太大（DN≥100），需要一個固定支架。

5、如果確認介質是干凈的，則可以不安裝第3塊。

6、自動閥可以小于管道直徑，但過濾器和截止閥不能。

利沃夫推薦您查看更多自力式壓力調節閥廠家產品

自力式高壓調節閥主要技術參數和性能指標

公稱通徑DN（mm）		20	25	32		40		50	65	80		100		125		150		200		250		300
額定流量系數（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
額定行程		8		10				14	20			25		40				50		60		70
公稱壓力PN（Mpa）		1.6、4.0、6.4
壓力調節范圍（MP a）		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快開
調節精度（％）		±5
使用溫度（℃）		≤350
允許泄漏量	硬密封（1/h）	單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級）
	軟密封（m1/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
減壓比	大	10
	小	1.25
