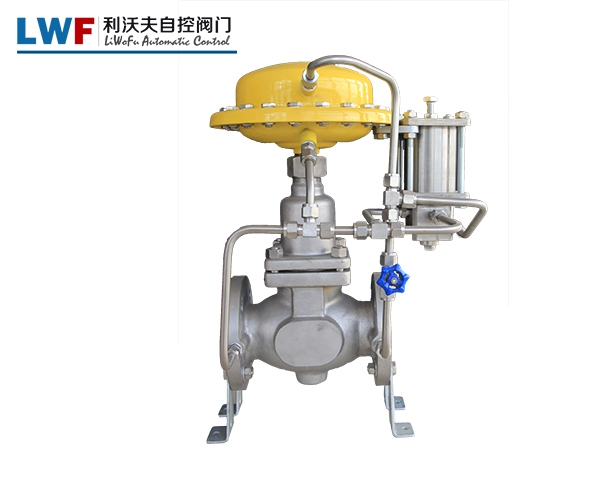

自力式帶指揮器調節閥

浙江利沃夫自控閥門科技有限公司自力式帶指揮器調節閥構造的原理是利用控制介質的能量作為動力源，并引入壓力調節器先導閥來控制主閥芯的位置。改變截流面積，以改變調壓閥的中途位置并穩定閥后的壓力。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

自力式帶指揮器調節閥結構原理

自力式帶指揮器調節閥構造的原理是利用控制介質的能量作為動力源，并引入壓力調節器先導閥來控制主閥芯的位置。改變截流面積，以改變調壓閥的中途位置并穩定閥后的壓力。由于壓力的調節是通過調節先導彈簧來實現的，因此方便，高速，省力，省時，可以在工作狀態下連續調節，結構簡單，需要維護。減壓比≤4000：1、控制精度高，操作靈敏，密封性好，帶先導的自動控制閥。

自力式帶指揮器調節閥廣泛用于各種工業設備，儲罐的氣體減壓和壓力穩定的自動控制適用于氮氣密封系統；作為截止閥的附件，該閥在運行前關閉截止閥，以防止過壓和雜質進入執行器，保護隔膜和執行器密封，超壓會損壞整個閥門。

自力式帶指揮器調節閥原理如下

介質沿閥體上的箭頭方向流過閥體閥芯的位置，即閥芯與閥座之間的截止面積決定了介質的流量。 P1將減小。壓縮機的減壓將進入駕駛室B作為驅動能源。當系統不運行時，閥的主閥關閉。受控的下游壓力（P2）通過壓力導管傳遞到先導檢測室A，在此處它轉化為定位力。

根據彈簧力和定位力調整先導閥芯的位置。隨著閥P2后面的壓力升高，先導閥芯趨于位移，先導閥趨于關閉，相應的PS壓力下降，并且壓力調節閥的主閥趨于關閉，減壓和穩定。達到目的。相反，當閥下降后的壓力P2下降時，先導閥芯趨于移動，先導開度增大，相應的PS壓力增大，并且壓力調節閥的主閥趨于增大開度。達到減壓穩定的目的。

自力式帶指揮器調節閥特點

帶指揮器操作式自力式壓力調節閥壓力設定值可在指揮器上實現，在運行中可隨意調整，控制精度比一般直接操作作用式自力閥高一倍左右，適合于控制精度要求高的場合；檢測、執行元件由耐高溫材料制作，無需帶冷凝器也可用于高溫（200℃）水蒸汽場合。

自力式帶指揮器調節閥參數

技術參數
公稱通徑	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力	PN1.6、4.0MPa
法蘭標準	ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料	鑄鋼、鑄不銹鋼
閥芯材料	硬密封：不銹鋼
	軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡	不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式帶指揮器調節閥溫度范圍

允許工作溫度
公稱通徑		15-125mm	150-250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長≤200℃
		冷卻罐和散熱≤350℃	冷卻罐和加長≤350℃
	軟密封	≤150℃
